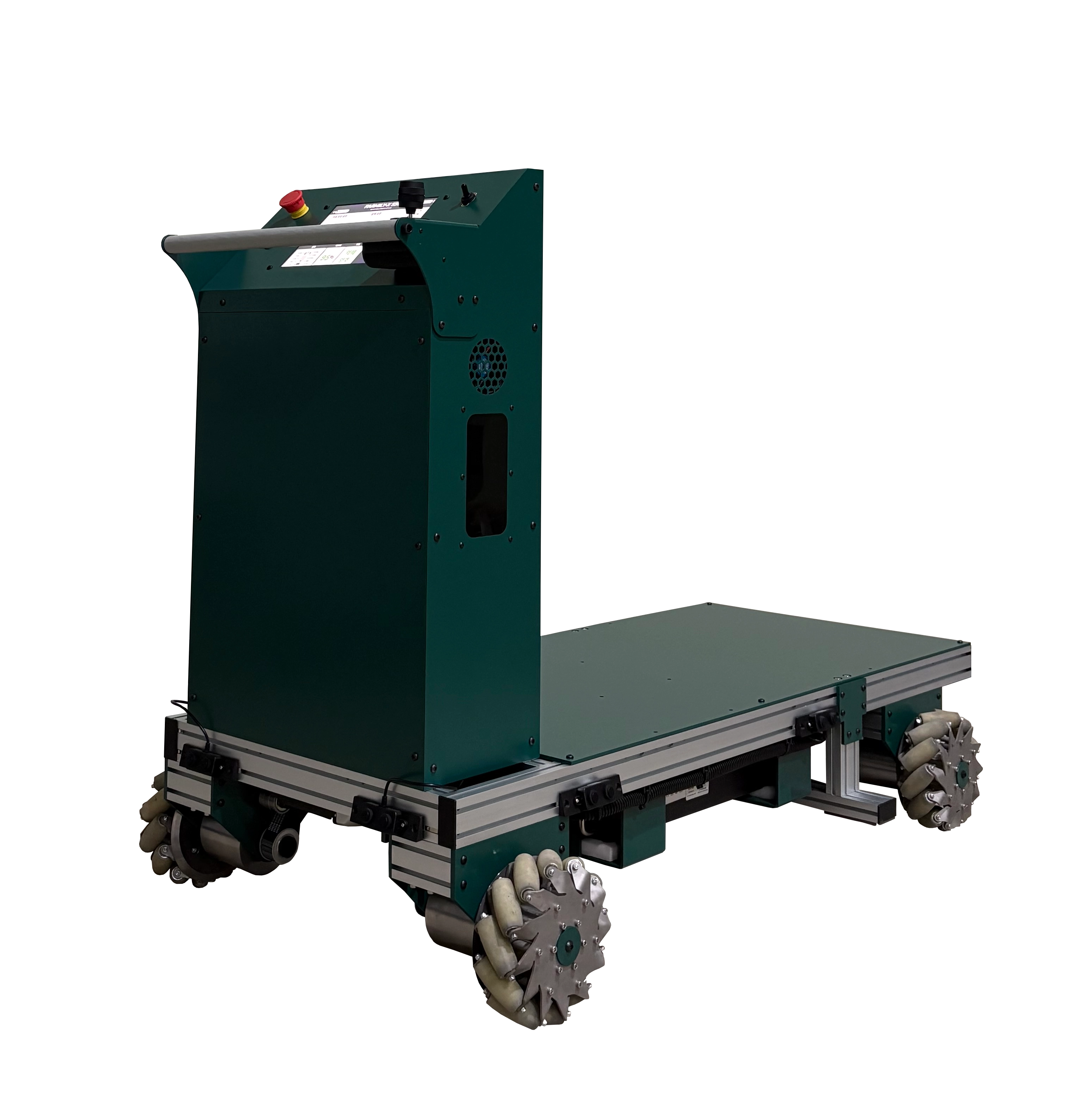

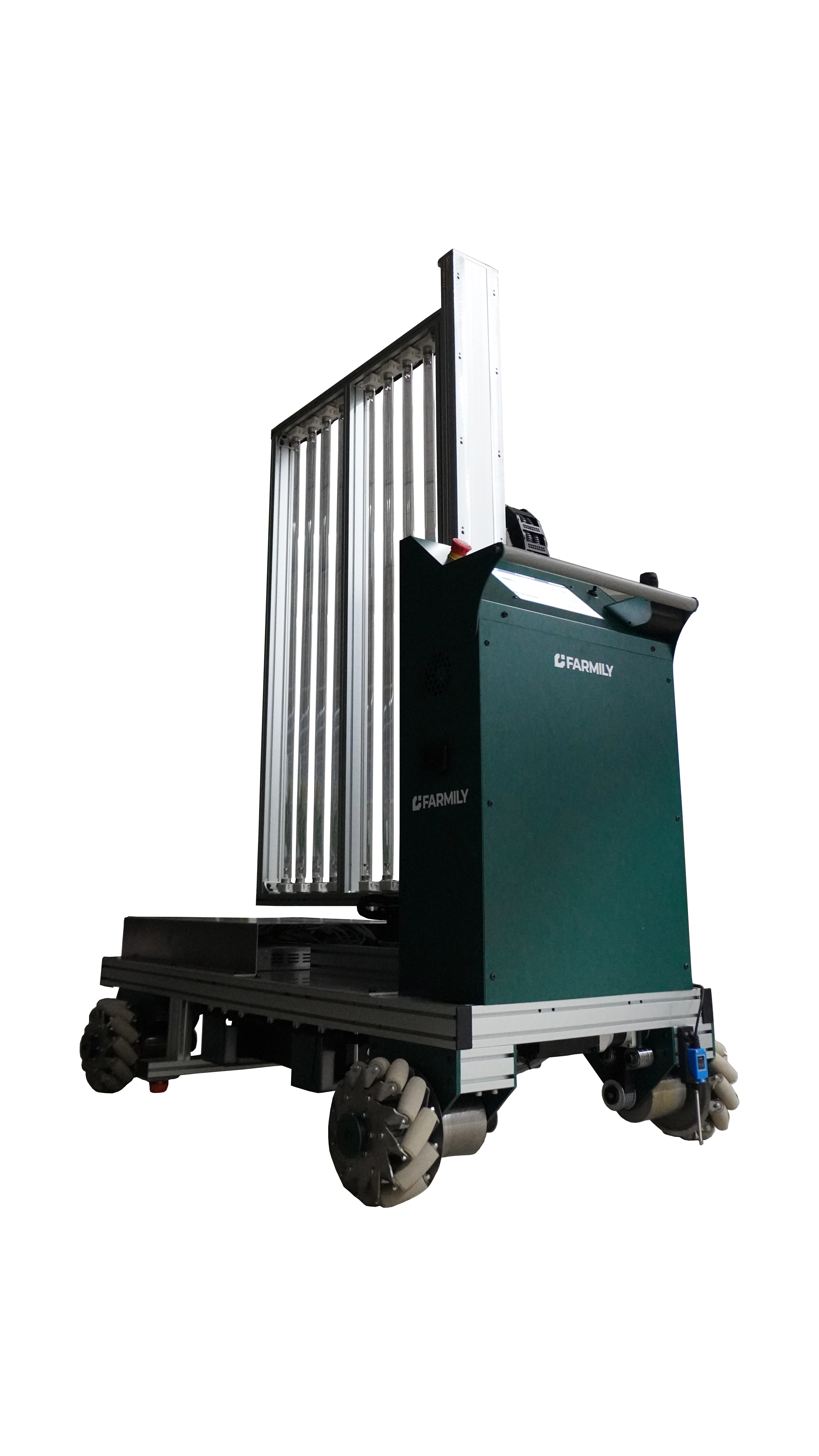

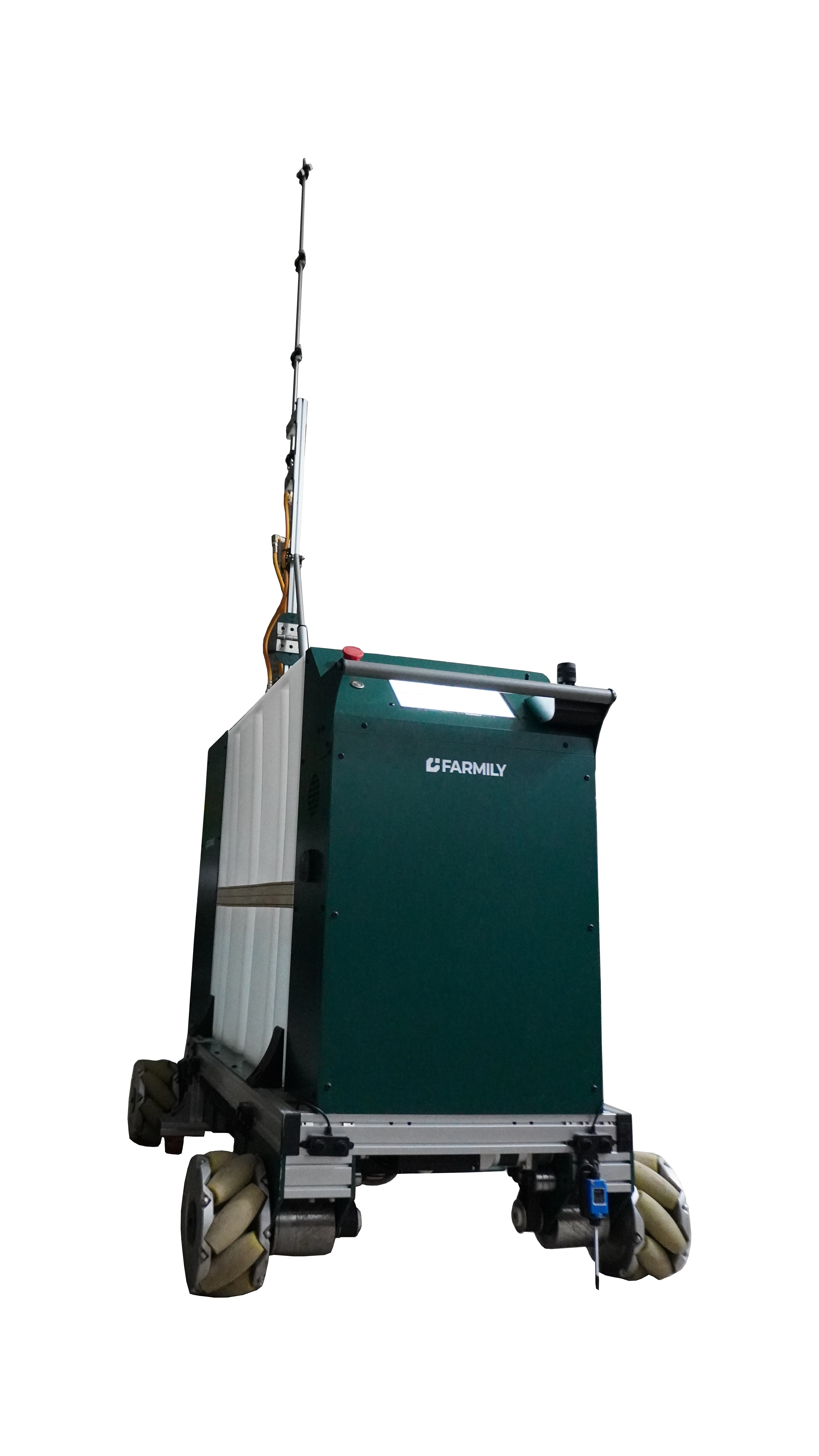

스프레이 방제 S300 · UV-C 방제 UV · 자율주행 플랫폼 LAB
우리 온실에 맞는 파밀리 로봇의 기능과 도입 정보를 확인하세요.
데이터를 불러오는 중…
이동 방향·레일 수·방제 설정부터 예약, 경고 색상까지. S300·UV 실제 터치 화면을 웹에서 그대로 조작해 볼 수 있습니다.

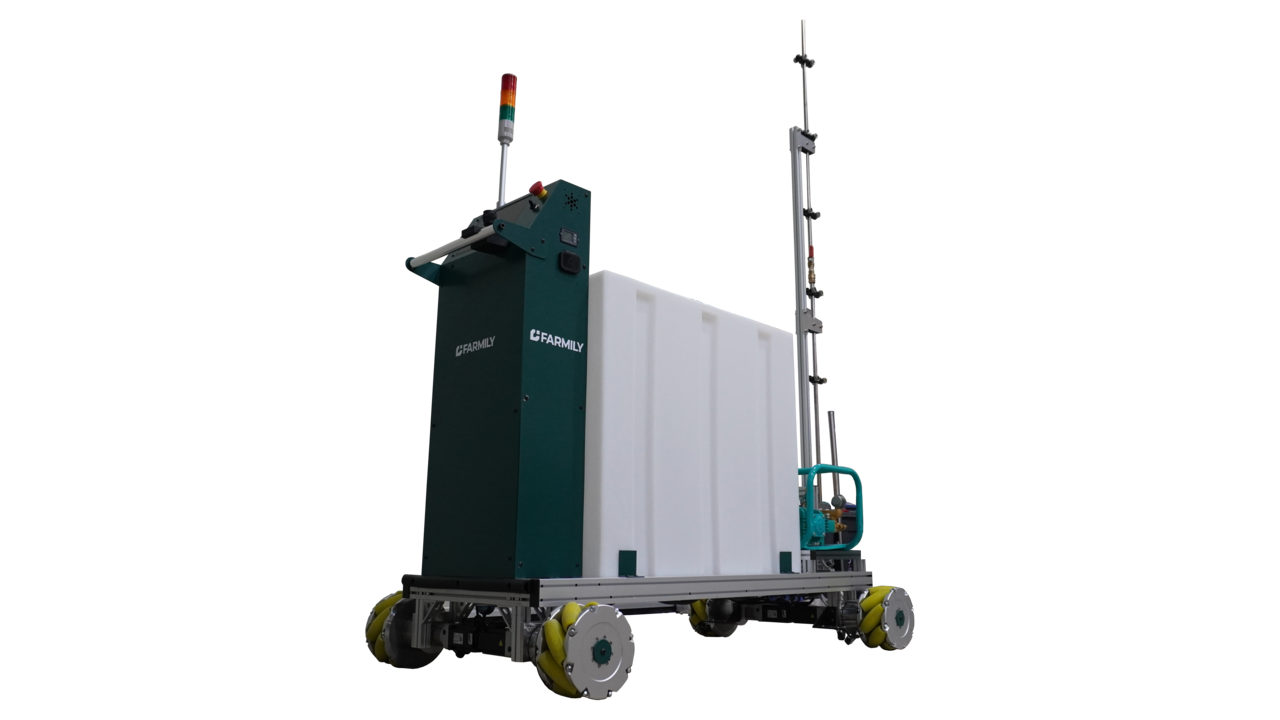

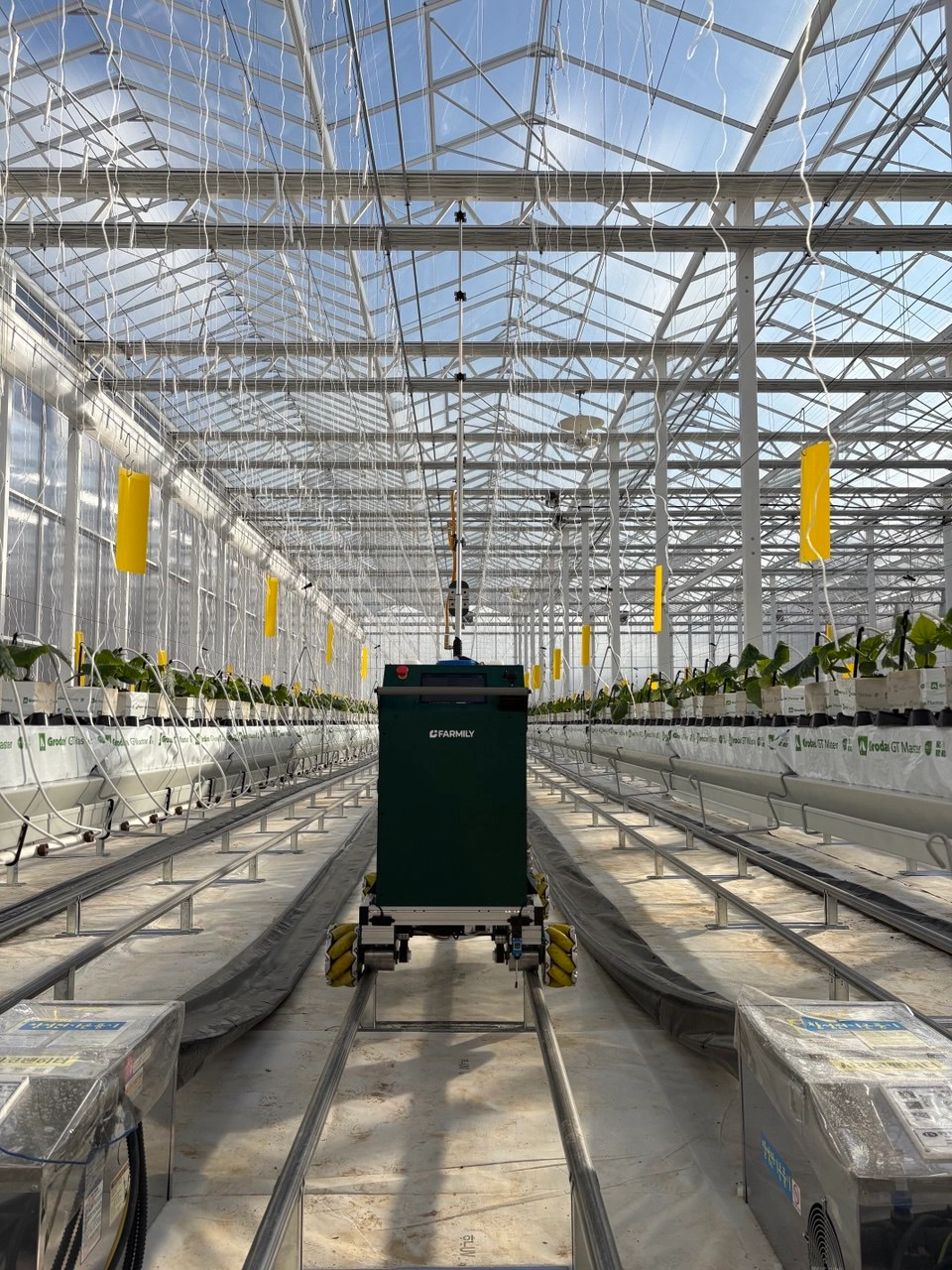

온실 레일 위를 자율주행하는 FARMILY-X의 터치 화면 사용법입니다. 사용 중인 기체를 선택하면 설명과 아래 조작 체험 화면이 해당 모델에 맞게 바뀝니다. 조작 체험은 실제 로봇과 연결되어 있지 않습니다.
화면 왼쪽 위의 메뉴로 화면을 바꿉니다. 기본 화면은 위쪽 회색 영역에서 설정·조작하고, 아래 흰색 영역에서 로봇 상태를 확인합니다.
오른쪽 위 말풍선에는 파밀리 안내 메시지가 표시됩니다. 약제가 부족하면 "⚠️ 약제가 부족합니다."로 바뀝니다.
※ 배터리 완충 시 고부하 연속 운용 기준 최대 2시간 30분 사용할 수 있습니다.
이동 방향 설정 스위치로 한 레일의 방제를 마친 뒤 이동할 방향을 고릅니다.
얼마나 많은 레일을 이동할까요? 슬라이더로 방제할 레일 수를 정합니다.

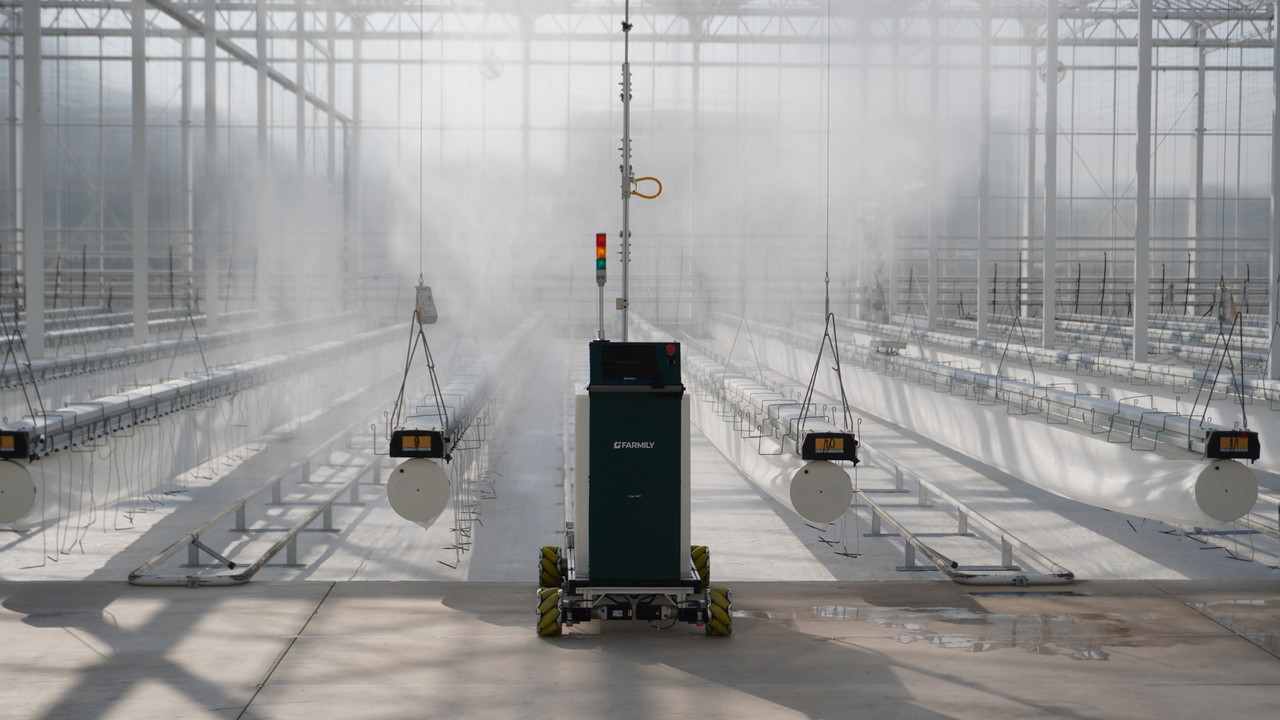

로봇은 레일 끝까지 빠르게 진입한 뒤, 빠져나오면서(탈출) 펌프를 켜고 방제합니다.
위 1·2번 값으로 예상 방제 이동 속도(m/s)가 자동 계산됩니다. 조사량이 높을수록, 거리가 가까울수록 천천히 이동합니다.
펌프 상태를 확인하고 싶을 때 방제펌프 작동 스위치를 켜면 로봇이 이동하지 않고 현위치에서 펌프만 작동합니다. 충전 중이거나 약제가 부족하면 작동하지 않고 안내 팝업이 뜹니다.

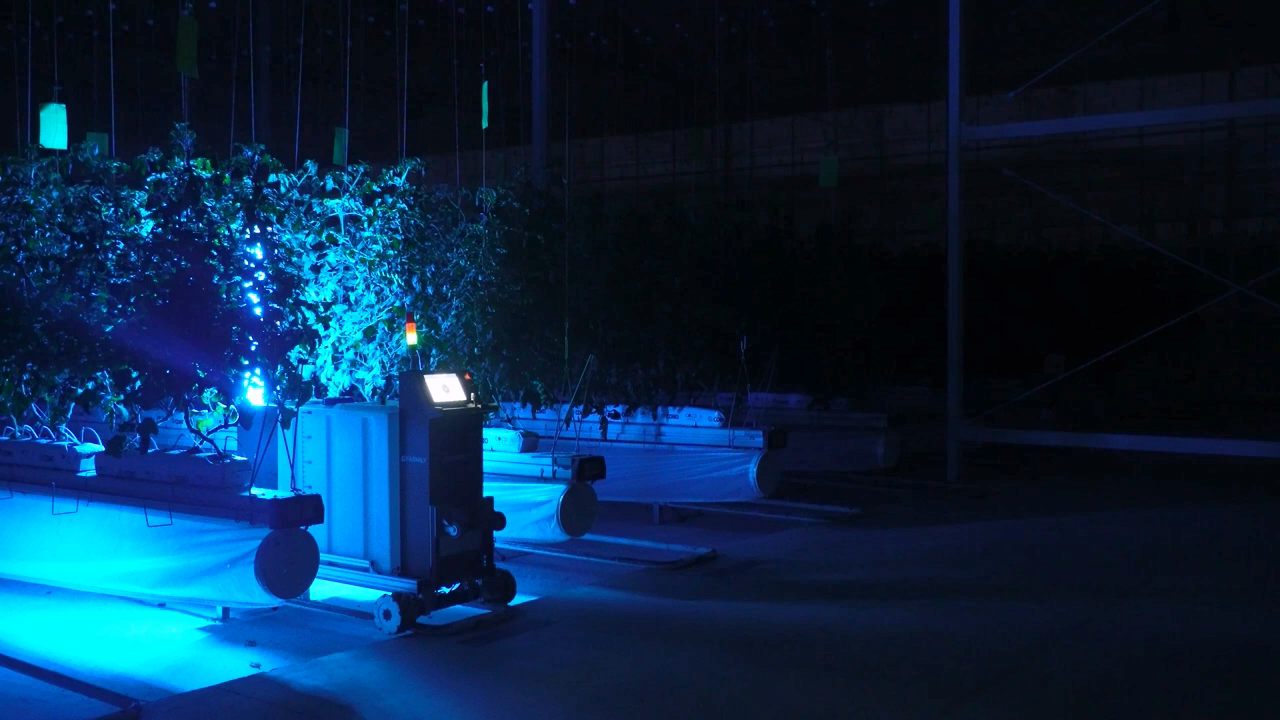

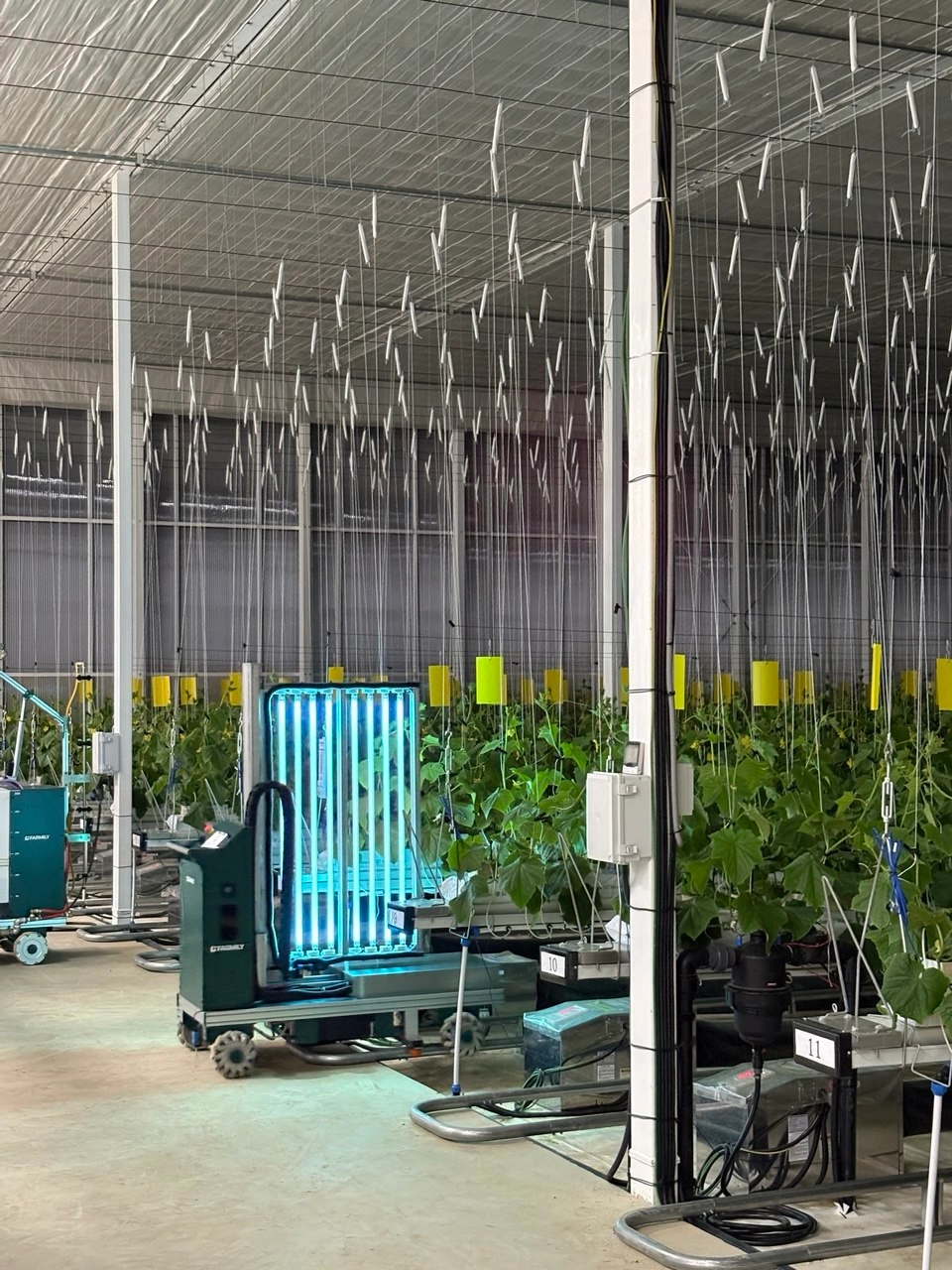

UV 수동 작동 스위치를 켜면 로봇이 이동하지 않고 현위치에서 UV 램프를 켭니다. 충전 중이면 작동하지 않습니다.
자동방제를 시작하면 수동 작동은 자동으로 꺼집니다.
다음 경우에는 시작되지 않고 이유가 팝업으로 표시됩니다: 라이다·IMU·바퀴 이상, 충전 중, 라이다 오염, 약제 부족, 예상 속도 1.00 m/s 초과. 30초 안에 로봇이 응답하지 않으면 "로봇이 시작되지 않습니다. 상태를 확인하세요."가 표시됩니다.
예약 취소를 누르면 "예약이 취소되었습니다."가 표시됩니다.
자동방제는 예약 시점의 기본 화면 설정(방향·레일 수·속도·펌프 파워UV 설정)으로 실행됩니다.
| 현재 시간 이전 | 예약 시간은 현재 시간 이후로만 설정할 수 있습니다. |
|---|---|
| 배터리 | 충전 중이거나 배터리가 20% 이하이면 저장되지 않습니다. |
| 약제 | 약제가 충분하지 않으면 저장되지 않습니다. |
| 로봇 상태 | 라이다·IMU·MCU·바퀴에 문제가 있으면 저장되지 않습니다. |
예약 시간에 위 조건에 해당하면 자동방제가 실행되지 않고 "…예약 자동방제가 실행되지 않았습니다." 안내와 함께 예약이 지워집니다.
설정 값은 자동방제를 중지하고 기본 화면에서 바꿀 수 있습니다. 화면 위쪽 스위치를 끄면 자동방제가 중지되고 기본 화면으로 돌아갑니다.
| 파랑 | 장애물 감지 — "자동 방제 중 : 장애물 감지" 또는 "자동 방제 종료 : 장애물 감지" |
| 노랑 | 배터리/약제 부족으로 종료 — 배터리 20% 미만 또는 약제 없음 |
| 빨강 | 센서 이상으로 종료 — 라이다·IMU·바퀴 이상 |
| 초록 | 정상 종료 — "자동 방제 종료" |
정상 작동 중에는 회색 배경으로 "자동 방제 작동 중"이 표시됩니다.
주행 중 문제가 생겨 멈추면 원인이 팝업으로 표시됩니다. 자주 보는 원인과 조치입니다.
| 장애물 감지 (진입/탈출/이동/정렬) | 레일 위나 통로의 사람·물건을 치운 뒤 다시 시작합니다. |
|---|---|
| 약제 부족 | 약제통을 보충합니다. |
| 배터리 부족 | 충전 후 다시 시작합니다. |
| IMU 센서 오류 · 로봇 각도 이상 | 기체가 레일에 바르게 올라가 있는지 확인하고, 반복되면 고객센터에 연락합니다. |
| 시간·거리 초과, 레일 인식 시간 초과 | 레일 상태와 기체 위치를 확인한 뒤 다시 시작합니다. |
| 접이식 노즐대 작동 오류 | 노즐대 주변 걸림을 확인합니다. |
| 설정된 레일 개수 도달 | 설정한 레일을 모두 방제했습니다. |
| 0001 | 진입 각도계산 오류 | 0002 | 레일 진입 시간 초과 |
|---|---|---|---|
| 0009 · 0309 · 0409 · 0509 | IMU 센서 오류 | 0113 | 전진 Odom 오류 |
| 0202 | 장애물 감지 (후진) | 0203 | 후진 중 전방 리미트 감지 |
| 0204 | 후진 거리 초과 | 0213 | 후진 Odom 오류 |
| 0210 · 0310 | 약제 부족 | 0301 | 탈출 시간 초과 |
| 0302 | 장애물 감지 (탈출) | 0304 | 탈출 거리 초과 |
| 0305 | 레일 인식 시간 초과 | 0308 · 0408 | 자동 레일 이동 미설정 |
| 0311 | 배터리 부족 | 0401 | 레일 간 이동 시간 초과 |
| 0402 | 장애물 감지 (이동) | 0404 | 레일 간 이동 거리 초과 |
| 0406 | 설정된 레일 개수 도달 | 0407 | 접이식 노즐대 작동 오류 |
| 0412 | 로봇 각도 이상 | 0501 | 정렬 시간 초과 |
| 0502 | 레일 내 장애물 감지 (정렬) |
조이스틱으로 수동 조작을 시작하면 안전 확인 팝업이 뜹니다. 발 위치, 주변 보행자·장애물, 노즐대 높이, 분사 정지, 바닥 상태를 확인한 뒤 [안전 확인 완료]를 눌러야 조작할 수 있습니다. 위급 시 조이스틱에서 손을 떼고 비상정지 버튼을 누르세요. 비밀번호가 필요한 관리자 설정은 승인된 사용자만 사용합니다.
실제 화면과 같은 UI입니다. 스위치와 슬라이더를 직접 조작하면 아래 온실 그림에서 로봇이 움직입니다. 오른쪽 테스트 패널에서 배터리·약제·네트워크 상태를 바꿔 볼 수 있습니다.
